一、產品名稱型號：

設備名稱：便攜式溫度壓力兩用采集記錄儀

型 號：HP-SYXT200MPa

二、產品適用范圍及工況：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、環境溫度：﹣5℃~42℃、無可燃性氣體、通風干燥、無強電磁干擾信號。

3、試驗介質：常溫水（溫度低于0℃時，試壓介質應為防凍液）

4、設計耐壓：150MPa

5、監測溫度：0℃~100℃

6、壓力測量精度：精準度為滿量程千分之一。

本系統采用傳感器的精度為FS 0.5%。

7、本系統的整體控制精度為FS 0.5%。（本采集系統只采集壓力數據不控制）

8、電源：AC380/220V，50Hz

10、海拔高度：≤1500米；

11、相對空氣濕度要求：≤70-90%；

三、本套設備技術參考標準。

其中參考的試壓泵執行標準為：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

四、標準配置：壓力采集控制系統、壓力變送器、溫度變送器、防爆箱、專用數據查看軟件、8G數據儲存U盤等

選配件：220V便攜式移動電源（針對野外無電源情況下使用，連續工作24小時）

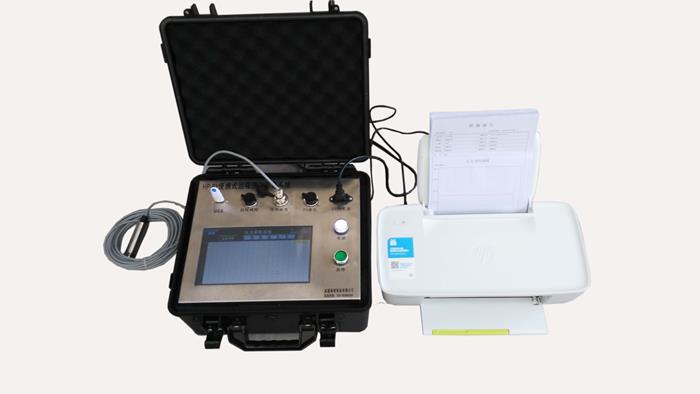

設備簡介：便攜式溫度壓力采集控制記錄儀是由PLC邏輯控制器、通訊模塊、10寸觸摸屏、電氣控制元件等組成，可以在0-200MPa壓力范圍或者0-100℃范圍內對檢測點數據進行實時監控、記錄和打印,實時出具檢測報告，真實有效的反映用戶檢測的過程。常與試壓泵、氣動增壓泵等設備聯機使用，系統具有安全可靠、精度高、自動化功能強等特點。

設備用途：對各種壓力容器、閥門、管匯、油田井口井控設備等進行密封檢測等，廣泛運用于石油裝備制造、航天、軍工、船舶等領域。

五、設備主要功能：

（1）具備實時壓力顯示、溫度顯示、曲線顯示、時間顯示、工作狀態顯示等。

（2）壓力測試裝置具有記憶功能，可以通過U盤儲存測試參數及結果。

（3）具有系統超壓、故障狀態反饋等狀態的報警功能。

（4）具有對被測容器在保壓階段保壓狀態作出自動判別功能。
