一、概述：

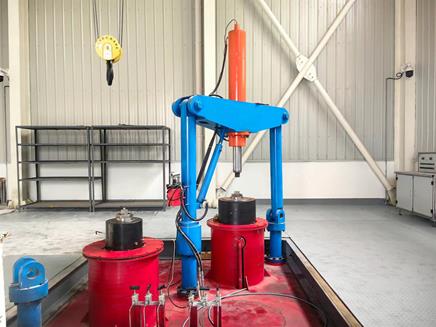

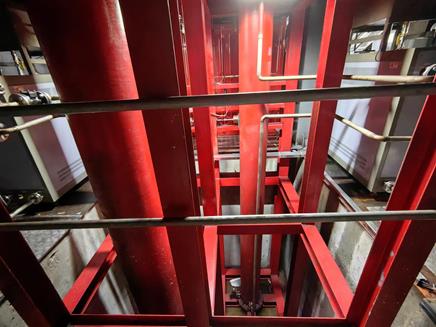

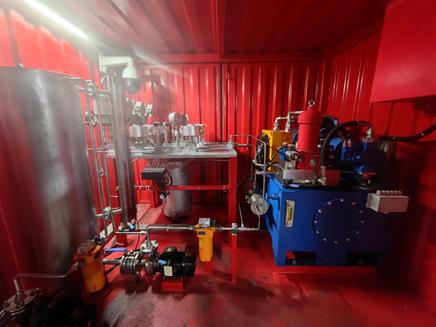

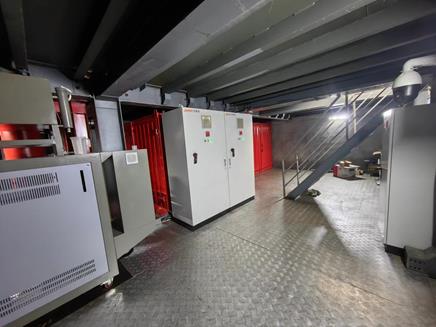

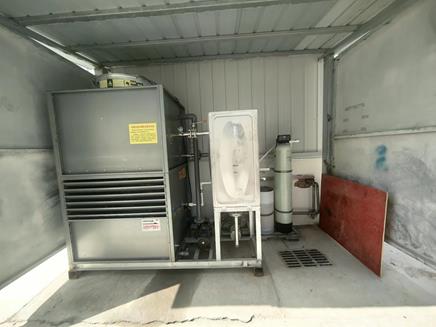

井下工具高溫高壓模擬試驗裝置主要由海普專用壓力測試系統軟件、琴架式操作臺、電氣控制柜、高壓泵、三路高溫高壓自控閥匯、進油過濾裝置、濾油裝置、井筒加熱裝置、液壓龍門解封/坐封裝置、冷卻裝置、不銹鋼油箱、撬裝式箱體等組成。

二、設備特點：

1、可同時對三工位測試工具同時進行壓力測試，也可單獨對各個工位測試工具獨立進行壓力測試，相互之間互不影響；

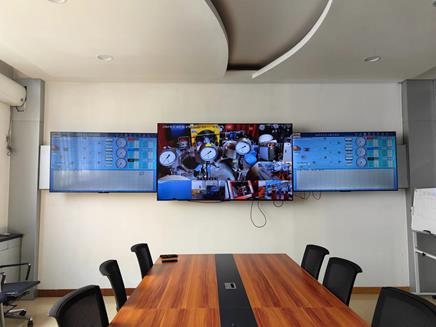

2、系統具備實時壓力顯示、溫度顯示、曲線顯示、時間顯示、工作狀態顯示等；

3、設置好目標壓力，測試段數和保壓時間等，系統自動完成升壓、保壓、卸壓過程；

4、系統進行高壓測試和保壓測試可連續進行分段階梯式連續升壓，也可連續分段階梯式降壓測試，以及連續階梯式升壓/降壓反復測試（部分功能選配）；

5、具有對被測工件在保壓階段保壓狀態作出自動判別功能；

6、壓力測試裝置具有記憶功能，可對測試數據進行實時儲存，并實時查詢、調用、打印當前或歷史報表；

7、具有系統超壓、故障狀態反饋等狀態的報警功能，操作方便、安全、可靠；

三、主要用途是通過模擬地層下的高溫高壓環境，對井下工具進行耐溫、耐壓、膠筒密封等強度測試，更好的確保工具可靠性。廣泛應用于封隔器、井下工具等產品試驗。

試驗套管規格：4寸、4.5寸、5寸、5.5寸、7寸、9-5/8寸、13-3/8寸

介質：導熱油
